Tramo 1

Estado:
En explotación
Términos municipales:
Lónguida
Urroz
Descripción:

El tramo primero del Canal de Navarra tiene su origen en el punto final del Canal de Itoiz, de donde toma los caudales procedentes del embalse de Itoiz.

Este primer tramo lleva intercalada una balsa de regulación que no es objeto del presente proyecto (Balsa de Villaveta), pero que divide al canal en dos subtramos bien diferenciados que se han denominado 1a y 1b respectivamente.

El subtramo 1a corresponde a la parte inicial del trazado desdee el origen anteriormente mencionado hasta la balsa de regulación y tiene una longitud de 1933,5 metros habiéndose diseñado para un caudal nominal de 100 m3/seg.

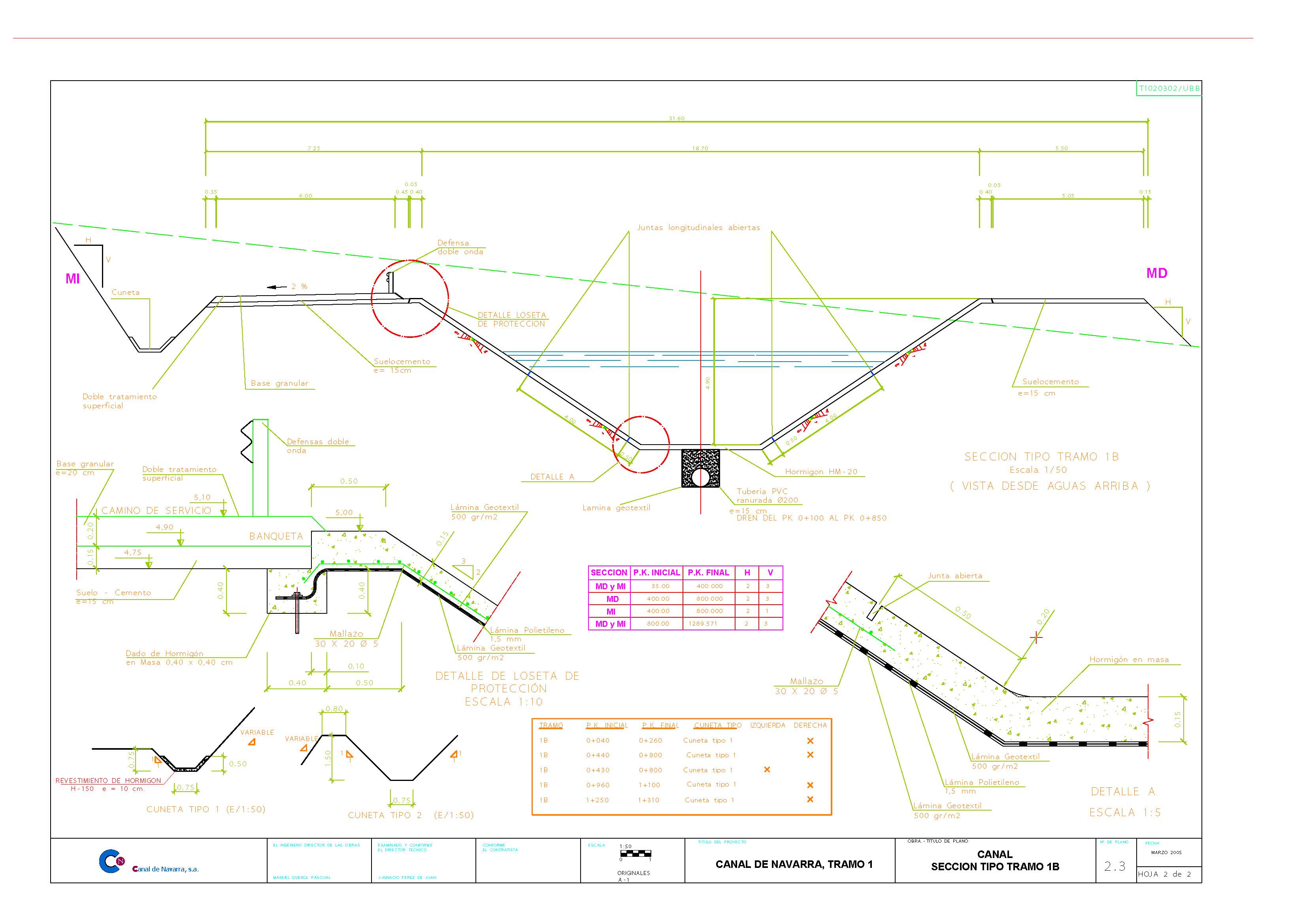

El subtramo 1b tiene su origen en la obra de toma dispuesta en la presa para formación de esta balsa, finalizando en la almenara de entrada para el sifón de cruce del río Erro (que tampoco, es objeto del proyecto) con una longitud total de 1327,9 metros habiéndose diseñado para un caudal nominal de 45 m3/seg.

Obras singulares:

  • Subtramo 1a
  1. Aliviadero lateral
  2. Estructura de compuertas
  3. Auceducto de Gurpegui
  4. Transiciones
  5. Obra de llegada a la balsa
  6. Obras para drenaje transversal
  7. Estructura de cruce nº 1
  8. Reposición de camino y accesos
  • Subtramo 1b
  1. Rampa acceso canal
  2. Estructura de cruce nº 2
  3. Almenara de entrada sifón del Erro
  4. Obras de drenaje transversal
  5. Accesos
